陜西延安卷煙廠磚煙囪拆除施工方案

抄 送：

審 批：

匯 編：

編制單位：江蘇三里港高空建筑防腐有限公司
聯 系 人：韋 維、13905108692
編制日期：二零一八年八月一日

1、工程概況：

1.1、業主名稱：陜西延安卷煙廠

1.2、工程名稱：42m高磚煙囪拆除

1.3、工程質量：按延安卷煙廠磚煙囪拆除技術要求施工。

1.4、工程工期：17個有效日歷天。

1.5、主要工程項目及內容：拆除延安卷煙廠1座42m高磚混結構煙囪的筒身、內襯、隔熱層及頂部鋼筋混凝土圈梁；拆除煙囪外壁爬梯、休息平臺、避雷系統等鋼結構，將地坪以上結構體拆除干凈；拆除過程中出現的金屬件由承辦人運至指定地點（拆除區域5m內），由廠方回收,其余廢物渣塊清運出卷煙廠區（廠方負責）。

2、工程保證措施，施工進度計劃：

2.1、工期：從工程開始施工后所有承攬工程工期一律按合同所簽訂工期（17個有效日歷天）完成。

2.2、工程保證措施：本工程列為本公司重點項目，公司將全力以赴調配管理人員、技術人員和部分必須使用的機械設備投入施工。

2.2.1、現場成立以煙囪拆除的項目經理組，按工程所列項目進行施工，確保人力、物力、財力集中 領導、 指導協調，從組織上保證總進度的實現。

2.2.2、制定嚴密的現場管理制度，推行科學管理，以工程的安全生產為目標，加強職能管理，實行動態平衡，維護計劃的嚴肅性。

2.2.3、根據本工程特點，突出重點，安排施工計劃，使全體現場人員做到心中有數，以安全、高效、優質、無誤的計劃，最終以保證總進度為目標。

2.2.4、與業主必須搞好協調配合，及時解決因施工中出現的細節問題，組織好與上下道工序的密切配合，確保拆除工程順利進行。

3、施工總體部署：

3.1、工程內容包括：拆除延安卷煙廠1座42m高磚混結構煙囪的筒身、內襯、隔熱層及頂部鋼筋混凝土圈梁；拆除煙囪外壁爬梯、休息平臺、避雷系統等鋼結構，將地坪以上結構體拆除干凈；拆除過程中出現的金屬件由拆除人運至指定地點（拆除區域50m內），由廠方回收,其余廢物渣塊清運出新鋼廠區（廠方負責）。

3.2、施工布置：在施工現場首先安排幾名有登高作業技術的人員對現場設備和結構進行分析了解、布置及安排施工計劃，一定要以甲方的安全生產為前提，確保在施工中安全無誤、高效為基礎創造條件。

4、施工準備工作：

4.1、施工前期準備時間充足，施工布置及計劃是保證工期的關鍵程序，因此，根據初檢、拆除、清運順序進行施工。

4.2、施工過程中，首先落實設備進場計劃。

4.3、對進場的施工人員首 行安全生產作業指導交底。

4.4、清理和調試生產需用臨設、機械及設備。

4.5、本工程“三通一平”工作，完成水、電源由甲方負責接到現場，保證工程工期無誤。

4.6、對進場的設備進行檢查，保證正常運轉。

4.7、工程中所涉及的工程問題，一并以有效合同簽訂書面材料為準。

5.主要分部及施工方案：

根據拆除場地的實際情況，現場踏勘，通過多方研究和分析比較，結合以往施工經驗，決定采用搭設一種環形貼壁腳手架的方法，人工利用風鎬將煙囪自上而下逐次解體，分塊拆除將渣塊從筒內壁自由落地的施工方案，依次將煙囪筒身拆除到平地。

5.1、初檢：本公司承攬本拆除項目后，首先派1名具有拆除技術經驗豐富的技術人員，對現場所需施工的項目主體進行細節檢查，對煙囪筒壁拆除情況全面檢測，對被拆的構筑物的隱患給予準確了解，為本項目施工創造必要的安全措施。

5.2、施工流程：施工前準備→機械拆除煙囪以外的構筑物（如需要）→拆除渣土內部鋪設→檢查、加固爬梯→安裝卷揚機、固定頂部葫蘆→環形貼壁腳手架搭設→避雷設施移除（廢渣定時清運）→腳手架移至下一施工面→煙囪筒身人工拆除→其它構筑物拆除并清理現場→驗收。

5.3、施工技術措施：

5.3.1、施工方法 在頂口處搭設環形貼壁腳手架，利用腳手架由上至下進行拆除。

5.3.2、煙囪拆除前的施工準備工作

1）、施工人員出入口懸掛警示牌，并有醒目標志且有專人看守；

2）、拆除煙囪底部的清灰口，清理干凈煙囪底部的積灰及垃圾；

3）、環形貼壁腳手架的搭設；

4）、準備所需的操作工具、材料；

5）、所有的現場管理人員、操作人員接受安全教育和安全技術交底；

6）、煙囪爬梯構件的安全性檢查  安排1名拆除技術經驗豐富的人員對煙囪的爬梯進行攀登檢查，發現爬梯構件（特別是煙囪爬梯的預埋構件）腐蝕的部位應給予加焊加固，確保施工人員攀登作業的安全。

7）、在煙囪爬梯頂部預埋件上系一根從Φ20的安全繩直至地面，作為施工人員上下攀爬時的安全繩，攀爬時作業人員用安全帶自鎖器與安全繩連接。

8）根據攀爬人員檢查，如發現煙囪鋼梯及筒身頂部腐蝕嚴重，則采用汽吊結合人工拆除頂部腐蝕嚴重部分的筒體。拆除時施工人員將保險繩懸掛在汽吊臂頂端。

5.3.3、環形貼壁腳手架的搭設

環形貼壁腳手架的構造詳見由 知識產權局頒發的“一種用于拆除煙囪和水塔的環形貼壁腳手架”實用新型專利說明（見下附件）。

（1）、安裝卷揚機、頂部 層平臺手拉葫蘆固定

a、卷揚機的選用 根據工程實際情況，本次采用一臺機械式0.75T的電控卷揚機吊運腳手架安裝的物料。

b、卷揚機的安裝 卷揚機安裝在地面平整、基礎承載力強（基礎承載能力大于8t/m2）、視野良好的開闊地帶。

c、頂部 層手拉葫蘆固定

①、本腳手架所用手拉葫蘆為5只（按煙囪頂口外直徑及腳手架平臺大小計算），通過自制Φ20圓鋼“S”鋼構與之相連后鉤掛在煙囪頂口部位。

②、首先由高空作業人員攀爬將一只1t的滑輪與軟繩背負到煙囪頂部近爬梯頂部的預埋件固定好小滑輪（Φ20圓鋼“S”形鋼鉤勾掛在預埋件，在“S”形鋼鉤下掛上滑輪），將軟繩穿過滑輪后放到地面，由地面人員通過軟繩將地面已安裝好的卷揚機鋼絲繩牽拉到頂部，穿過滑輪后與地面卷揚機相連將所用手拉葫蘆及自制的“S”形鋼鉤吊運到煙囪頂部；再由二名帶有保險繩索的登高作業人員（登頂站在煙囪頂口外墻上）合力將手拉葫蘆將“S”形鋼鉤按筒壁外徑等份安裝固定好。

（2）、頂部 層環形貼壁腳手架搭設施工方法

a、采用“不搭腳手架、高空懸吊作業”方式進行操作施工。施工時用一根Φ14的鋼絲繩在煙囪頂部法蘭處圈繞一周并用雙夾克固定緊，將ф20mm的尼龍繩（懸掛主繩）掛在鋼絲繩上并與煙囪頂部的預埋件連接并緊固，施工人員從煙囪爬梯登高到頂部，組裝固定好ф20mm尼龍繩和座式凳高板，施工人員用“U”鉚鎖與尼龍繩連接，自保自放從上往下進行。懸吊作業施工時，在煙囪頂部從上到下再另掛ф18mm的尼龍繩一根（懸掛副繩，此繩固定要求不與上一根在同一個位置上），上端固定在鋼絲繩和頂部的預埋件上，下端固定在煙囪上層平臺上，施工人員身上的安全帶用自鎖器連接，作施工人員的雙保險。

b、腳手架包箍安裝 用-100mm*10mm的熱軋扁鐵（Q235B）做成三套包箍 {每套包箍由多片長短不一的扁鐵組裝而成，可根據外墻筒身的外徑（豎向1.2m的間距）大小在地面按腳手架的構造進行預拼裝后再分片吊運到相應的高度進行組裝三道}，由多人懸吊同時對包箍進行拼接、安裝。包箍連接處用1.75t手扳葫蘆拉緊，然后將事先做好椅子型平臺（與包箍連接。為確保腳手架上下移動安全，用6只1.5t的手拉葫蘆交替移動，煙囪頂口處安裝一個用Φ20圓鋼加工成“7”型的掛鉤與葫蘆的一端連接,拆除后葫蘆的一端與煙囪上部的一道包箍連接，另一端與筒壁的下一道包箍連接。依次向下安裝、拆除外壁包箍，直至地面，完成拆除平臺用腳手架包箍的固定。

c、腳手架包箍安裝完成后進行腳手架搭設，四周設防1.50m高的防護欄桿，腳手架與煙囪接口處橡膠皮封閉。平臺外圍一周用2000目安全網圍護，防止拆除物飛濺及揚塵。

d、腳手架搭設時附屬設施同時跟上：電源引上，主要用于焊、割鋼筋，照明等。用四芯電源線，配備專用配電盤；空壓機輸氣，空壓機放置在地面上，沿?zé)焽柰獗诖钤O(shè)氣管，配備儲氣罐，用1寸鍍鋅管引注到操作平臺上，每2m預留三通一個；配備對接電話，對講機便于上、下聯系。

e、腳手架上下移動靠手拉葫蘆操作，葫蘆導鏈一端固定在已安裝在煙囪筒壁上一道的包箍上，導鏈的下端固定在操作平臺的包箍上，另外用Φ16鋼絲繩沿?zé)焽枰恢苡娩摻z繩夾頭系牢，作為安全繩，鋼絲繩必須與平臺分開，做到三重保險。每拆除1.2m煙囪筒壁，架子就往下移動1.2m，依次下移直到地面。

5.3.4、拆除的工序為：先筒壁開槽再分段切割、先拆里面的內襯及保溫材料，然后拆除外面的磚砌體。拆除物從煙囪里面自由落下，從煙囪底部出口將拆除物用挖機（或人工）倒出，然后用小車將拆除物運至垃圾點，集中外運。

（1）、筒壁開槽 用風鎬開U槽；首先按煙囪筒壁一周，按2m長分成若干份，在每隔2m的位置，沿筒壁用風鎬開豎向槽，豎向槽的高度為2m，寬度為0.3m，使筒壁形成若干個小塊，豎向槽開好后，在豎向槽下口開橫向槽，橫向槽的長度為2m，高度為0.15m；

（2、）開槽后拆除內襯層及保溫材料層 施工人員利用鐵釬、手錘從槽口頂部分段、分片，從上向下向筒壁內將內襯磚及保溫材料鑿除；

（3）、外壁拆除 在豎向槽1米以下的位置，設置一個Φ10鋼絲繩固定，鋼絲繩上預留多根長2.5m的繩扣，用兩個3t手拉葫蘆，一端固定在下面1m以下的繩扣上，另一端勾在鋼絲繩上的兩頭導鏈上，此鋼絲繩設在這塊有缺口的2m見方砌體上口，同時拉緊兩根導鏈，使這2m見方的砌塊體向煙囪內傾斜，這時用風鎬在筒壁外，豎向槽上口以下1米的位置一周，打一道橫向槽，豎向筒壁外層鋼筋全部露出，切斷鋼筋，再拉緊導鏈，便砌塊體向煙囪內倒，導鏈將自動松掉，再用同樣的方法拆除其它的1.7m×1.7m的塊體。

（4）、拆除時的防震措施：為避免拆除物的高空墜落引起的震動，影響生產設備的安全，應通知廠方對相關設備做好防震保護，同時在煙囪基礎頂部，鋪設1m高的拆除渣土，緩沖沖擊力，確保安全。

（5）、拆除物的清運：

1）、組織專門清運班組，專人負責清運工作；

2）、為防止交叉作業引起安全事故，清運和拆除應分開進行，白班為拆除時間，拆除物在晚間進行清運、清除，嚴禁拆除與清渣同時進行。

3）、拆除物在煙囪底部設出渣口，采用小型挖掘機進行分渣。

4）、拆除垃圾清運至甲方指定的場地。

（6）、拆除時地面的安全防護：

1）、拆除時，煙囪與接口設備用安全網或彩條布進行封閉隔離。

2）、確保人行通道不影響正常生產通行（如有必要可搭設鋼管腳手架通道），并派專人監護值守。

3）、請廠安監部門通知全廠機關車間，班組職工，明示正在進行拆除工作，專門交待安全注意事項。

4）、在與拆除區域相通的各道口，樹立拆除工作警示牌，在煙囪下部根據環境情況，設安全禁區，并用安全旗繩安全網圍欄。

5）、在拆除禁區附近，根據需要設安全流動崗若干名，進行來人監護。

6）、地面安全員與清運人員，要用對講機與拆除操作人員保持聯系暢通，協調一致。

7）、禁止非施工人員圍觀拆除現場。

碎石飛濺，造成對其他構筑物或設備的破壞，

所以腳手架要進行全封閉。椅子型平臺踏板

上先鋪設一層橡膠皮，由于小平臺與包箍連

接處有縫隙，橡膠皮必須要用Φ10鋼絲繩沿

煙囪一周固定在筒壁上，確保無縫隙，拆除

時無小碎石往下飛濺，并在豎槽對應的位置

用彩鋼瓦鋪設，防止氣割時火花落在橡膠皮

上造成火災。在小平臺的護欄一周用安全網

全封閉。

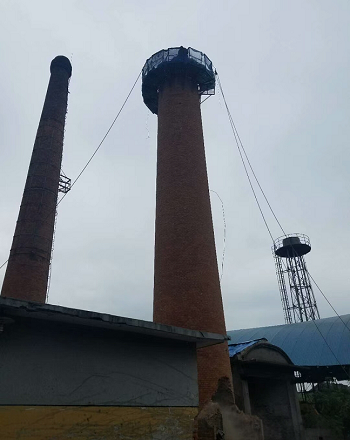

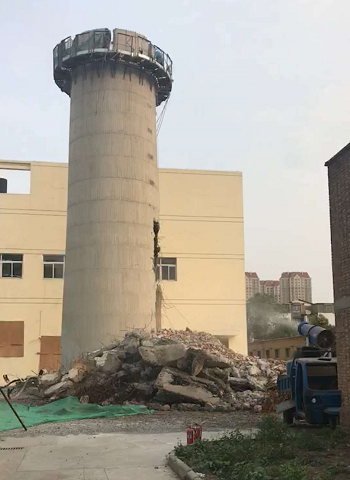

（8）防塵措施：在地配備一輛高壓噴霧機，接通水源,拆除時用高壓水霧連接性噴灑�，F(xiàn)場施工示意圖如下：

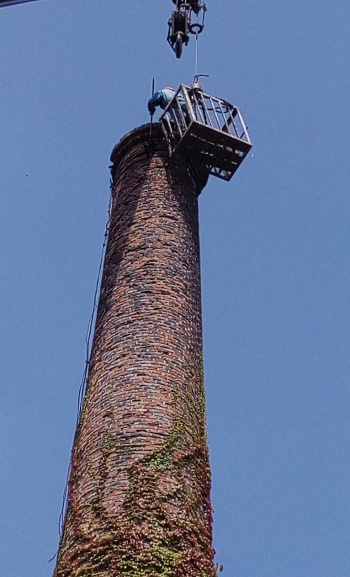

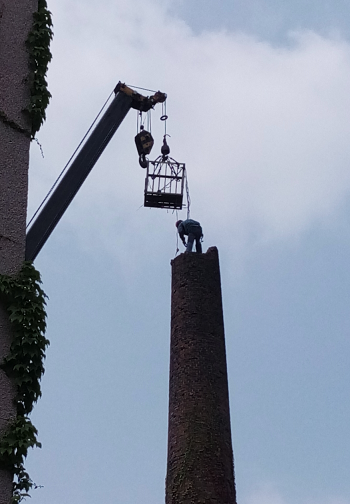

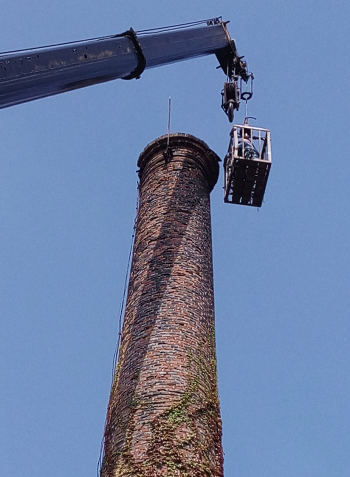

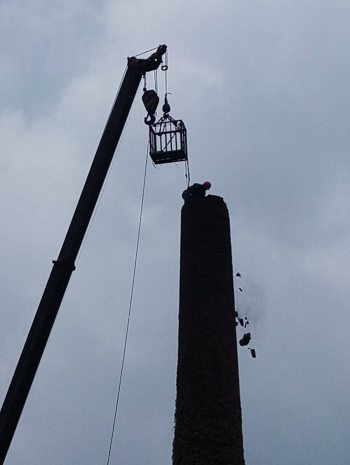

汽吊配合人員拆除頂部腐蝕嚴重部分現場施工圖

施工期間作業人員將保險帶懸掛在吊車掛勾之上。

6、施工安全措施：

6.1、安全防護措施：

6.1.1、該工程堅持“安全生產，責任重于泰山”的指導思想，實行“安全 ，預防為主”的方針，建立以項目經理為安全施工總負責；專職安全員專門負責，各施工組兼職安全員，具體負責的安全施工管理系統。

6.1.2、所有施工人員，必須認真遵守安全施工有關規程和集團公司的各項廠規廠紀，通過集團公司安監部門的培訓學習，考核合格后，方可參加施工。

6.1.3、所有施工人員，必須持有高空懸吊作業《特殊工種操作證》上崗，嚴格按照高空作業規范操作施工。

6.1.4、建立健全安全施工規章制度，并嚴格執行施工“安全協議”的各項條例。集團公司安監部門對違反施工安全行為和人員有權處理、處罰。

6.1.5、進行施工前，首先劃設好安全施工區域，用圍欄或有醒目安全標志的繩索、圍設好安全施工區域，設立多塊“高空作業”警示牌，未經許可非施工人員，嚴禁進入施工現場。必要時可用彩色塑料蓬布搭設防護網，防止碎石塊亂飛傷人。

6.1.6、施工人員進入施工現場必須穿好勞動防護用品，戴好安全帽，登高作業必須系好安全帶、安全繩，實行雙保險。

6.1.7、該工程施工所需水、電源，必須經甲方指定的專用現場檢修水、電源處搭接。

6.1.8、該工程施工的機具、起吊繩索，必須檢驗合格后方可進入工地，使用過程中要求定期、不定期的檢查，發現異常立即更換。

6.1.9、施工人員操作時使用的小工具（如板手、小錘、老虎鉗等）應放入工具包中，隨人員上、下，操作使用時，一端用繩索固定好。

6.1.10、嚴禁高空拋物、掉物，對渣塊等施工垃圾做到當日完工、當日清理清掃，做到工完料清。

6.2、消防措施：

6.2.1、貫徹執行“預防為主，消防結合”的工作方針。

6.2.2、施工現場各作業面,電纜線、控制柜等應指定防火安全責任人,并配備足夠的防火器材。

6.2.3、施工中使用的易燃物如氧氣、乙炔等應嚴格按有關安全要求進行管理存放。

6.2.4、對施工人員進行有關防火、防爆等知識的學習和培訓。

6.2.5、施工區域應嚴禁吸煙,并設牌警告。

6.3、施工安全用品管理：

6.3.1、施工使用的安全用品（起吊繩索、座式登高板、安全帶等）應建立管理臺帳,并進行編號,標識管事。

6.3.2、安全用品應定期進行檢查、檢測經檢定不合格品不得使用。

6.3.3、材料吊運遇到大風天氣,應停止作業。

6.3.4、隨時接受當?shù)刂鞴馨踩�部門的檢查和驗收工作。

6.4、施工用電安全管理：

6.4.1、有專人管理施工用電,負責施工現場用電維護和接電工作。

6.4.2、施工用電配電箱應有安全檢查部門認可的標準配電箱。

6.4.3、直埋式臨時用電電纜走向應有標志,明線有保護管和相關措施。

6.4.4、辦公室、倉庫、生活區宿舍,照明用電應明線敷設,嚴禁亂拉、亂接電線。

6.4.5、所有電動工具、用電設備應有漏電保護器,電動設備外殼采用接零保護,并做重復接地。

7、施工組織

本工程實行項目法管理。成立以法人代表、總工程師負總責的本部項目管理領導小組�，F(xiàn)場組建以項目經理為代表，配齊專業管理人員的項目經理部，全權負責組織實施，調遣類似工程經驗豐富、業績突出的專業工程隊伍進行施工。

8、工期及竣工驗收

8.1、施工工期 本工程施工工期嚴格按雙方約定工期（17個工作日）進行。

8.2、工程驗收 工程按規定的標準施工，工程全部結束由甲、乙雙方聯合組織驗收，經甲方驗收認可合格后為工程全部竣工。

江蘇三里港高空建筑防腐有限公司

聯系人：韋 維、13905108692

2018年08月01日

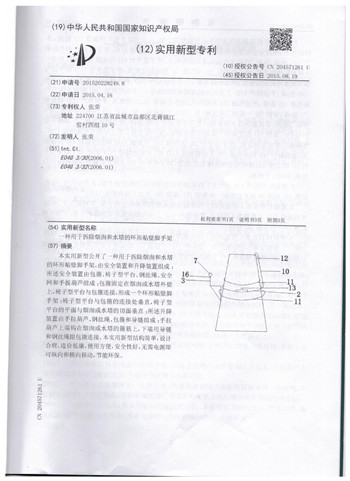

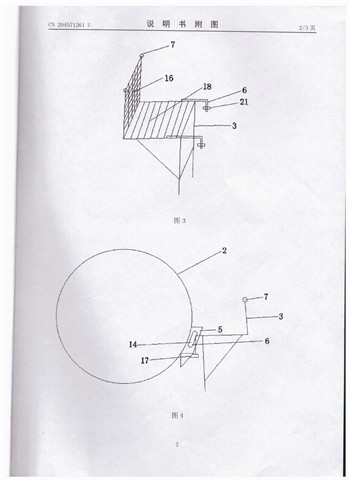

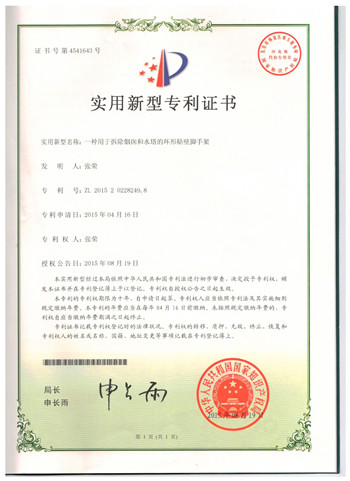

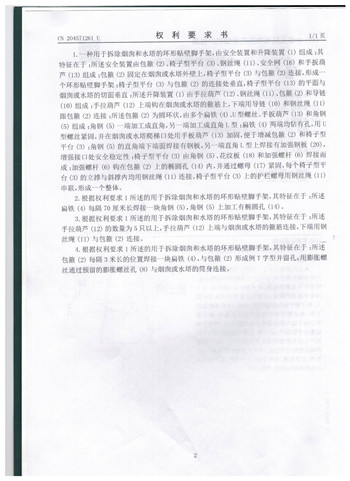

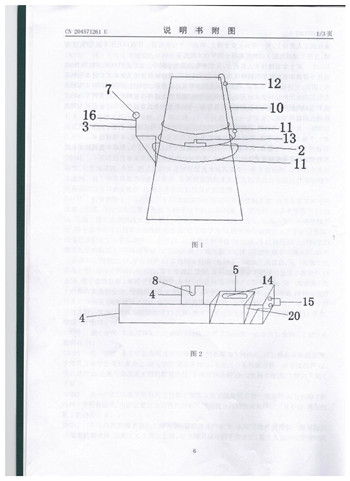

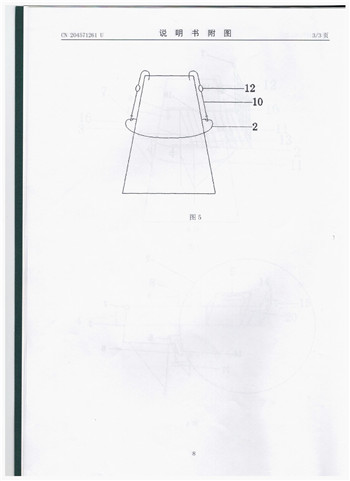

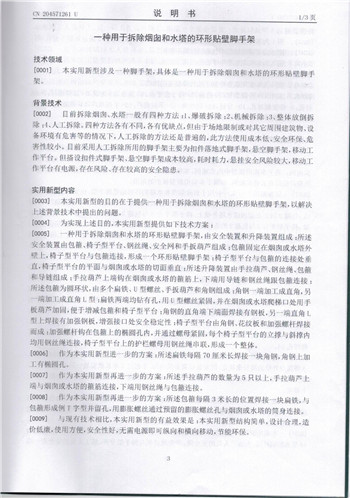

附： 知識產權局頒發的“一種用于拆除煙囪和水塔的環形貼壁腳手架”實用新型專利說明。
